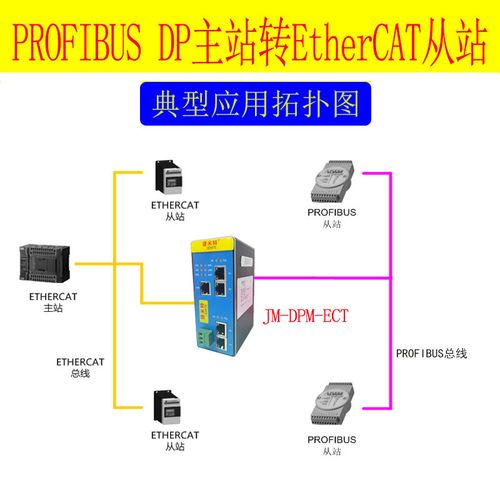

在工业自动化系统不断升级与集成的背景下，多协议共存与互联成为常态。PROFIBUS作为经典的现场总线，与高速实时工业以太网EtherCAT的融合需求日益增长。PROFIBUS主站转EtherCAT协议网关（以下简称PB-EC网关）正是实现这一异构网络无缝连接的关键设备。本文将从其核心功能与典型配置两方面，深入探讨这一工业通信技术研发的关键环节。

一、核心功能解析

PB-EC网关的核心使命是充当协议翻译器与数据交换枢纽，其功能可概括为以下几点：

1. 协议转换与数据映射：这是网关最根本的功能。它实时监听PROFIBUS-DP主站（如PLC、DCS）发出的周期性数据交换请求，将PROFIBUS DP-V0/V1报文解析，并根据预先设定的映射关系，将过程数据、参数及诊断信息转换为EtherCAT网络能够识别的“从站过程数据对象”。反之，亦将EtherCAT从站（如伺服驱动器、IO模块）返回的数据封装成PROFIBUS报文，送回主站。

1. 充当PROFIBUS从站与EtherCAT主站：在PROFIBUS网络中，网关以一个智能从站的身份出现，拥有自己的输入/输出地址区域和诊断能力。在EtherCAT网络中，它则扮演主站（Master）的角色，负责初始化、配置下游的EtherCAT从站，并管理整个EtherCAT子网的数据循环。

1. 网络隔离与性能适配：网关实现了两个不同物理层和通信速率的网络之间的电气隔离。它能缓冲和处理数据，适配PROFIBUS（最高12Mbps）与EtherCAT（100Mbps）之间的速率差异，确保数据交换的实时性和确定性，避免因一方网络拥堵影响另一方。

1. 诊断与状态管理：网关提供双网口的诊断功能。一方面，它可向PROFIBUS主站报告自身及EtherCAT子网的总体状态；另一方面，通过配套的配置软件或Web界面，工程师可以详细监控EtherCAT从站的链路状态、同步错误等，极大便利了系统调试与维护。

二、典型配置流程指南

配置一个PB-EC网关，通常需要完成网络参数设置、数据映射配置和从站组态三大步骤。

第一步：网络基础参数配置
PROFIBUS侧：通过网关的DIP开关或配置软件，设置其在PROFIBUS网络中的站地址和波特率（需与主站设置一致）。
EtherCAT侧：通常无需设置复杂地址，网关作为主站会自动扫描网络。但需要确保EtherCAT物理链路（网线、端口）正常。

第二步：EtherCAT从站扫描与组态
1. 使用网关厂商提供的专用配置软件（如通过串口、USB或以太网连接网关）。
2. 启动“扫描网络”功能，软件将自动发现连接在网关下游的所有EtherCAT从站设备，并读取其ESI（EtherCAT从站信息）文件，识别设备类型与可用数据。
3. 对扫描到的从站进行逻辑排序（视软件而定），形成从站列表。

第三步：数据映射与交换区配置
这是配置的核心，决定了PROFIBUS主站如何访问EtherCAT从站的数据。

1. 定义过程数据：为每个需要交换数据的EtherCAT从站，在其“过程数据对象”中，选择需要映射的输入和输出数据（如：伺服的状态字、位置值作为输入；控制字、目标位置作为输出）。
2. 创建映射表：配置软件会自动或手动生成一个总的映射表。该表将所有选中的EtherCAT从站的输入数据“打包”成一个连续的数据块，作为网关对PROFIBUS主站的输入区；同理，将主站发来的输出数据“解包”并分发到各EtherCAT从站，形成输出区。
3. 设置PROFIBUS通信参数：在软件中指定网关作为PROFIBUS从站的I/O长度（即上述输入/输出区的总字节数），并分配对应的PROFIBUS诊断地址。

第四步：编译与下载
将完成的配置工程进行编译，生成二进制配置文件，并通过连接线下载到网关的非易失性存储器中。

第五步：集成与测试
1. 将网关正确接入网络：PROFIBUS口连接主站，EtherCAT口连接第一个从站。
2. 在PROFIBUS主站（如西门子STEP 7）的硬件组态中，添加一个“通用DP从站”，并其I/O地址区设置为与网关配置中完全一致的长度和地址。
3. 主站上电解锁后，网关将自动初始化EtherCAT网络，建立数据通信。通过主站和网关的诊断工具，验证数据是否正确双向传输。

三、技术研发要点

在研发此类网关时，需重点关注：

• 双协议栈的深度集成：需实现稳定高效的PROFIBUS DP从站协议栈与EtherCAT主站协议栈，确保两者在同一个处理器内协同工作，无资源冲突。
• 实时性与确定性：EtherCAT的分布式时钟机制与PROFIBUS的循环周期需妥善协调，设计高效的数据搬运与中断处理机制，最小化网关引入的延迟和抖动。
• 配置工具的易用性：开发直观的图形化配置软件，支持主流EtherCAT从站的ESI文件导入与自动映射，降低工程师的配置门槛。
• 可靠性设计：包括硬件上的电源、信号隔离，以及软件上的看门狗、故障安全状态切换等，确保工业现场长期稳定运行。

###

PROFIBUS主站转EtherCAT协议网关是实现工厂内“信息孤岛”互联、保护现有投资、引入先进驱动与控制技术的有效桥梁。深刻理解其协议转换原理，熟练掌握其配置方法，对于工业控制系统集成工程师至关重要。随着软硬件技术的进步，此类网关正朝着配置更智能、性能更强劲、诊断更全面的方向发展，持续赋能工业自动化系统的数字化转型。
